應用領域
電腦及周邊設備
訊息傳輸系統
連線作業系統
軍用通訊系統
過程控制系統
精密測量設備
核子醫療設備
IC半導體晶圓廠
|
IC測試廠
IC封裝廠
紡織刺繡控制
研究開發系統
實驗室設備
監控保全系統
精密SMT制程設備
消防照明系統
緊急逃生設備
|
衛星通訊系統
網路系統及服務器
實時分析操作系統
電臺發射及接收系統
不容斷電的工業應用
化學工程儀器
自動測試系統 |

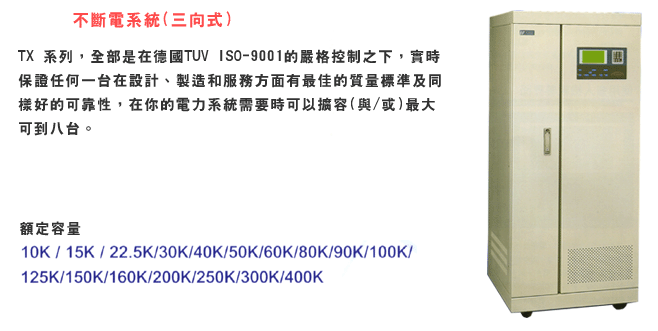

TX系列特點
IGBT 20KHz正弦脈寬調變每周波超過340個控制點所創的電源品質技術。
特殊防災短路保護設計，採專利電路當負載不慎發生短路時本機立即停止拱電，並持續發出警告聲，但短路解除後全自動恢復inverter供電，決不跳旁路系統，以防止電線走火。
並聯均流系統，可多機並聯複製，以提高ups之可靠度及ups故障排除能力。
電池具有不離線測試設計，可在ups不離線及不切斷輸入電源系統下，手動或自動測試電源優劣，不影響設備運轉，提高電瓶之可靠度。
sram ups異常序列歷史記憶，具500筆以上電源異常記憶，外接電腦可儲存千筆電源訊息，協助人員作維修診斷，可搭配電傳e-mail，將ups異常記錄送出。
100%不平衡保護設計，tx系列採先進之數字定址式設計，其輸出電壓與相位，完全不受三相不平衡負載影響，在負載任一相欠相下，系統可繼續運轉，輸出電壓穩定在+-1%。
智能充電與管理，可提供均充與浮均充兩種充電模式，並24小時設定均充時間，採交替式定電壓與定電流智能管理系統，保護電池和延長電池之使用壽命。
數字cpu控制，採多模組微處理器，直接驅動系統，以簡化複雜的模擬線路，並精確計算出ups之負載百分比、電壓、電流使用狀況及異常告之，以提高之信賴度。
內建乾接點訊號，遠方監控盤訊號，rs-232訊號轉rs-422通試接口，連接電腦或透過網路線(internet)
實現遠程監控及故障排除。
|
系統流程圖
完整與高可靠度之設計，入電系統除連接市電外，更可配合入電品質低劣之發電機使用。
出電系統除一般精密電子電腦設備外，更可使用於工業設備。
其對馬達啟動/三相不平衡負載及瞬間大電流具優越之特性。
採cpu精確控制相位角度，在100%負載下穩定在120度+-1度
使用者人機親善界面
大型LCD文字圖形，清晰具亮度調節功能菜單式直接選項操作，方便、安全，可多重顯示輸出入電壓、電流、頻率、電池電壓、電流、回充比、智能型自我診斷、密碼開機、異常電源記憶工作流程以及異常狀態並具有防誤觸之效果，讓被授權之操作者更放心，易學易懂，人機溝通無礙。
|
研發技術
為期更清淨、更可靠的電源品質，投入大量專業人力不斷研發改進，
開創了UPS科技之新領域，在精密電源科技獲得重大突破，獨家採用電源品質檢知專利電路，
是全球前十大重型UPS生產工廠之一。
品質保證
採用優質的高精度組件，如IGBT，耐酸?SMT材料…及多層基板以保障信賴度。
由設計、進料、製程、成品至售後服務具全系列品質管制系統，並通過德國TUVISO9001國際品質
認證。
採用ICT電腦靜態、動態全自動測試系統作最嚴謹的檢驗。
服務保證
售後保障，國內設有多個服務處，及24小時不間斷服務，以最快速度為客戶排除異常。
技術咨詢，針對電源環境評估與解決對策建設及系統規列設計。
功能設計，模組化設計、CPU自我偵測與輔助維修系統，提升服務品質。
保養服務，服務設定採交叉重疊式區域劃分，作最完整與機動性之快速保養服務。
並機均流
N+1並機均流系統，具有其擴容與提高可靠度之雙重功效，任一系統失效時，
可以脫離維護而不影響其餘系統運作，且有平均分攤負載之能力。
|
UPS集中監控系統
集中監控
可將TX系最UPS以RS-485串聯。一部PC可監控60部UPS可擴充至120部。
事件記錄
可記錄UPS所偵測的電力事件，使用者亦可以指定存盤的大小。
彈性的事件處理
對於每個電力事件，使用者可設定達多項處理動作以符合您獨特的環境需求。
可設定UPS地址
可以依場地設定UPS在集中監控中的放定地址
可選定表頭種類
可依照不同設備所用的不同電壓表頭可自由選定
可設定打印及查詢警報
使用者可設定電壓範圍作歷史記錄和警報
擴充功能強
一般電腦RS-232 PORT可擴充到四個以達到監控120台UPS使用Baudrate 9600 bps反應速度快
 |
技 術 規 格
電氣特性 |
額定輸出KVA(PF=0.8) |
10 |
15 |
22.5 |
30 |
40 |
50 |
60 |
80 |
90 |
100 |
125 |
150 |
160 |
200 |
250 |
300 |
400 |
輸入 |
主電路1電壓 |
190,208,200,220,380,415,440,480V ± 15% 或 20% 3P
4W 或 3P 3W + G |
主電路2電壓 |
190/110,200/115,208/120,220/127,380/220,440/254,480/277
± 15% 或 20% 3P 4W 或 3P 3W+G |
頻率 |
50 或 60 Hz ±5% |
輸出 |
穩態電壓 |
190/110,200/115,208/120,220/127,380/220,440/254,480/277
± 1% 3P 4W 或 3P 3W + G (±10%可調) |
瞬態電壓 |
負載變化從 0% 到 100% 和 100% 到 0% < ±
3% |
頻率 |
50 或 60 Hz ±0.5% |
轉換時間 |
停電或復電零中斷，UPS to Bypass to UPS <1msec. |
輸出波形 |
正弦波 波形失真 < 2%(線性負載) |
波峰比 |
3:1 |
一般特性 |
電池備用時間 |
10 or 15分鐘，可依需要調整。 |
滿負載效率(%) |
90% |
92% |
93% |
超載 |
150% 1分鐘，125% 10分鐘，110% 30分鐘。 |
噪音(dBA,@1米) |
≦55 |
≦60 |
≦65 |
環境溫度 |
-5°C to +40°C(27°F to 104°F),Nom-Condensed |
維修旁路 |
具自動旁路/手動旁路開關(採先投入後切離，完全零中斷保護) |
警告系統 |
聲響燈光警示(可加裝UPS狀態中文語音警告系統) |
通訊服務 |
可加裝 24 小時緊急自動通報叫修系統，即時處裡即排除UPS異常狀態。 |
安全標準 |
EC 146-4, IEC 801 -2/3/4 OR IEC 1000 -4 -2/3/4,
EN 50091 -1,IEC 1000 -2 -2, CE MARKING |
品質管理 |
RWTUV ISO-9001/DIN EN-9001/JIS Z-9901/ASQC-9001
NO:041008065國際品質認證 |
性能佐證 |
穩定電壓線路:榮獲中央標準局專利 / 美國聯邦專利 / 日本特許專利 / 中國新型專利證書 |
外型尺寸和重量 |
額定輸入KVA |
10 |
15 |
22.5 |
30 |
40 |
50 |
60 |
80 |
90 |
100 |
125 |
150 |
160 |
200 |
250 |
300 |
400 |
寬(mm) |
650 |
1300 |
1200 |
1800 |
2400 |
重量(kg) |
300 |
360 |
360 |
420 |
520 |
680 |
760 |
850 |
950 |
1050 |
1100 |
1200 |
1500 |
1700 |
1800 |
1850 |
1950 |
| 外型尺寸(mm)HxD |
1540x700 |
1690x800x |
1900x800 |
電池箱(mm)WxHxD |
內含 |
650x1540x700 |
800x1690x800 |
1200x1900x800 |
2400x1900x800 |
注意:可依不同電壓承製及加大備用時間。 2.Di依據修正型，外形尺寸可以不同。 |
※全部技術規格變化，以名牌標記為準。 監控軟體及※須另選購。
※全系列可加裝12相整流 。
※榮獲德國ISO 9001品質認證 內政部消防署CNS防火檢驗合格 國防部衛星工廠評鑑合格 商檢局EMC檢驗合格 |
|
